磁栅尺 vs 编码器
编码器是大类：包含旋转编码器（电机后端）、直线编码器（光栅尺、磁栅尺都属于直线磁编码器）；
日常大家口语里说的「编码器」，特指电机配套的旋转光电编码器；
磁栅尺 = 直线磁编码器，专门测工作台直线位移。

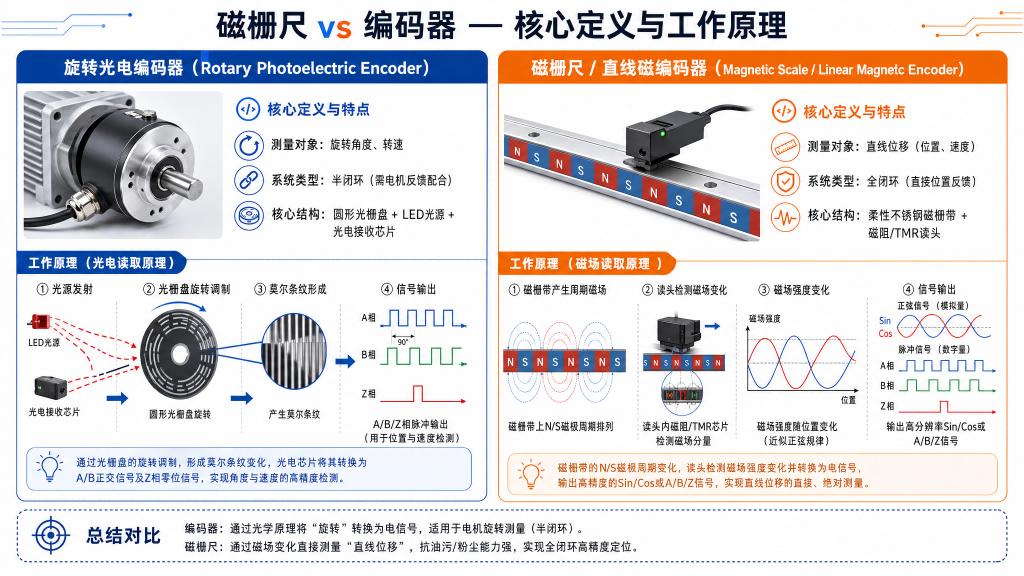

一、核心定义与测量对象（最本质区别）
1. 编码器（常规指旋转光电编码器）
- 安装在电机转轴尾部，测旋转角度、转速、圈数（角位移）
- 间接算直线：靠丝杆导程换算工作台位置，属于半闭环反馈
- 结构：圆形光栅码盘 + LED 光源 + 光电接收芯片，一体小型元件
2. 磁栅尺（直线磁编码器）
- 长条钢带磁条 + 独立读头，直接测工作台直线位移，属于全闭环反馈
- 不依赖丝杆精度，直接读取工作台真实位置，消除丝杆间隙、螺距误差
- 结构：柔性不锈钢磁栅条（充交替磁极）+ 磁阻 / TMR 磁读头
二、工作原理差异
旋转光电编码器
光学莫尔条纹：光源穿过旋转光栅码盘，光电管通断产生 A/B/Z 相脉冲
磁栅尺（磁编码）
磁阻 / TMR 感应磁场：磁条上等距 N/S 磁极移动，读头感应磁场强弱变化生成正弦 / 脉冲信号，无光学部件
三、关键性能对比表
|
对比维度 |
旋转光电编码器（普通编码器） |
磁栅尺（直线磁编码器） |
|
测量方式 |
间接测量（转角度→换算直线） |
直接直线位移测量 |
|
反馈闭环 |
半闭环（只测电机轴） |
全闭环（直接测工作台） |
|
精度来源 |
由丝杆导程、背隙、磨损决定 |
仅由磁栅尺本身精度决定，无传动误差 |
|
量程 |
单圈 / 多圈，行程无限制（靠丝杆） |
单根最长可达 40 米，长行程性价比极高 |
|
环境耐受 |
怕粉尘、油污、水雾；镜片易起雾遮光 |
防水、防油、抗切屑、抗震，IP67，恶劣机床首选 |
|
抗干扰 |
怕灰尘遮挡光路；不怕磁场 |
不怕油污粉尘，但怕强电磁铁、焊机磁场干扰 |
|
分辨率 |
电机端高精度（23 位绝对式） |
细分后可达纳米级，常规 1μm~5nm |
|
安装 |
电机尾部内置，安装简单 |
机床床身全长铺设磁条，需平行安装 |
|
成本 |
短行程、单台电机便宜 |
短行程贵；2 米以上长行程比光栅、编码器方案划算 |
|
磨损风险 |
码盘无接触，寿命长 |
磁条无接触，耐震动，不易损坏 |
|
误差特性 |
存在丝杆累积误差、反向间隙 |
无传动累积误差，定位重复精度更高 |

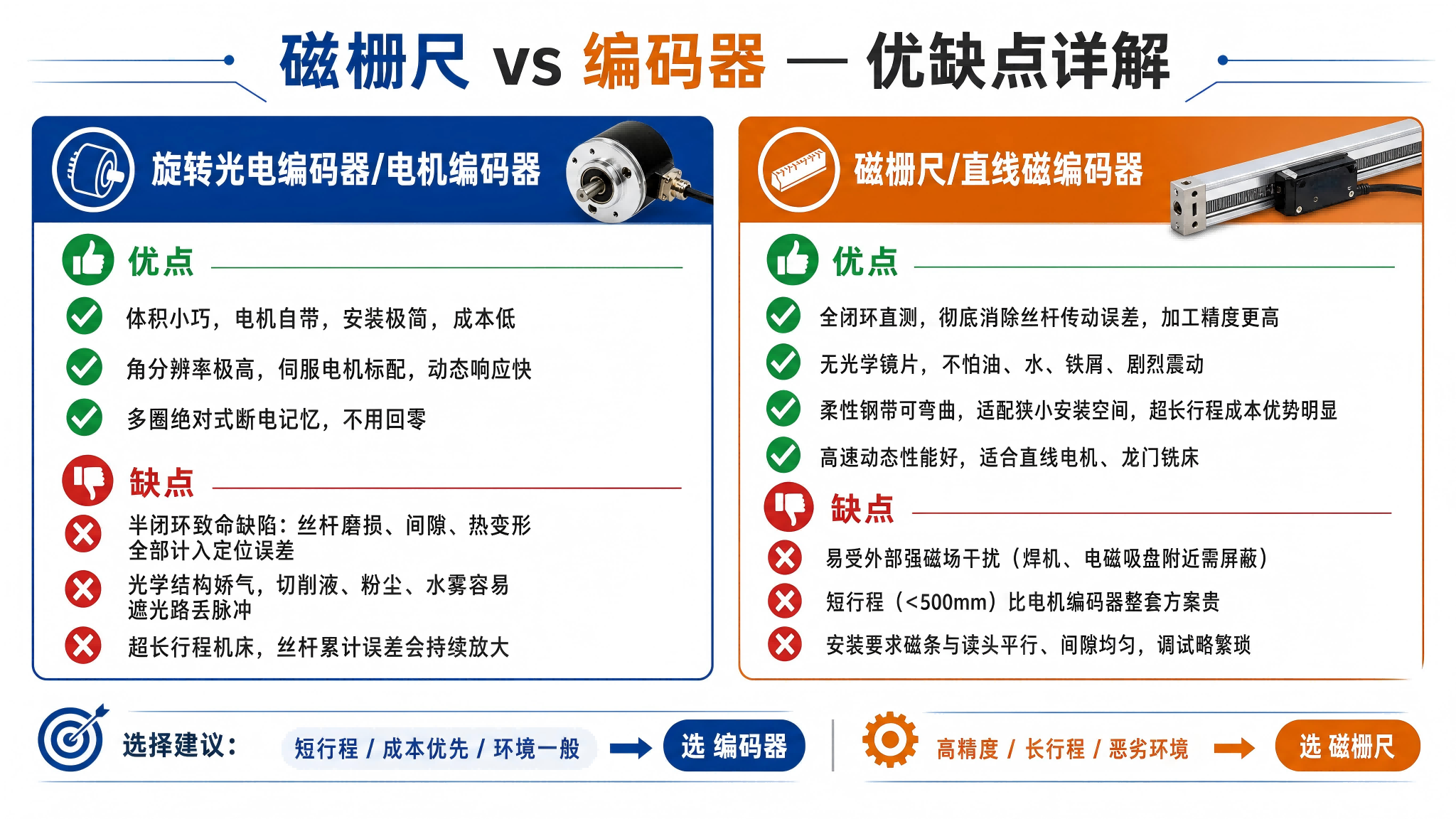

四、优缺点详细拆解
旋转光电编码器（电机编码器）
✅ 优点
1. 体积小巧，电机自带，安装极简，成本低
2. 角分辨率极高，伺服电机标配，动态响应快
3. 多圈绝对式断电记忆，不用回零
❌ 缺点
1. 半闭环致命缺陷：丝杆磨损、间隙、热变形全部计入定位误差
2. 光学结构娇气，切削液、粉尘、水雾容易遮光路丢脉冲
3. 超长行程机床，丝杆累计误差会持续放大
磁栅尺
✅ 优点
1. 全闭环直测，彻底消除丝杆传动误差，加工精度更高
2. 无光学镜片，不怕油、水、铁屑、剧烈震动，木工 / 石材 / 重型机床标配
3. 柔性钢带可弯曲，适配狭小安装空间，超长行程成本优势明显
4. 高速动态性能好，适合直线电机、龙门铣床
❌ 缺点
1. 易受外部强磁场干扰（焊机、电磁吸盘附近需屏蔽）
2. 短行程（<500mm）比电机编码器整套方案贵
3. 安装要求磁条与读头平行、间隙均匀，调试略繁琐

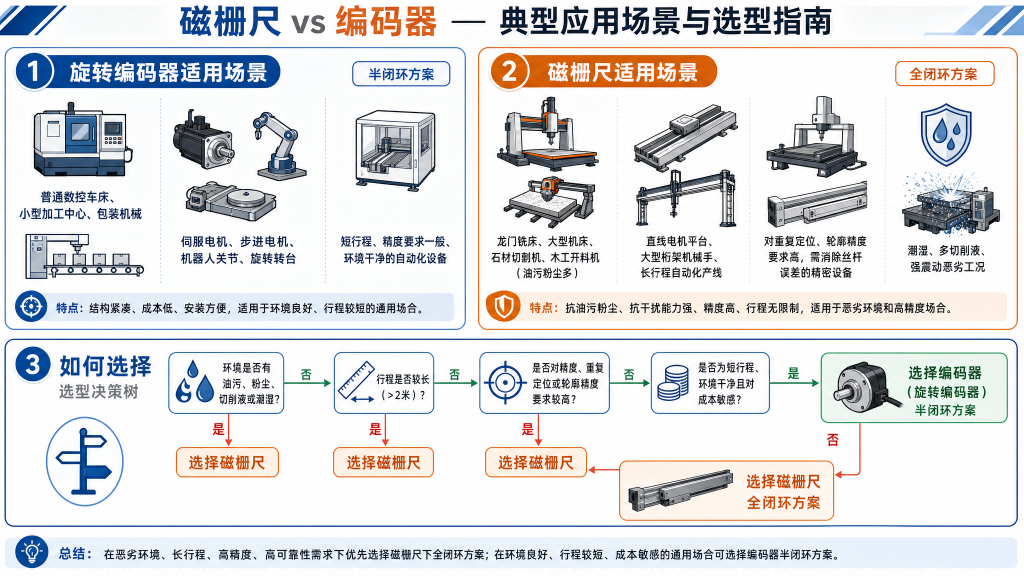

五、典型应用场景区分
用「旋转编码器」（半闭环）
1. 普通数控车床、小型加工中心、包装机械
2. 伺服电机、步进电机、机器人关节、旋转转台
3. 短行程、精度要求一般、环境干净的自动化设备
用「磁栅尺」（全闭环）
1. 龙门铣床、大型机床、石材切割机、木工开料机（油污粉尘多）
2. 直线电机平台、大型桁架机械手、长行程自动化产线
3. 对重复定位、轮廓精度要求高，需消除丝杆误差的精密设备
4. 潮湿、多切削液、强震动恶劣工况
六、容易混淆的补充知识点
1. 磁编码器≠磁栅尺
磁编码器分两种
- 圆形磁环磁编码器：装电机轴，替代光电编码器（旋转磁编）
- 长条磁栅尺：直线磁编码器，测工作台，大家常说的磁栅尺特指这个
2. 信号输出兼容：二者都是 A/B/Z 正交脉冲、Sin/Cos 信号，PLC / 伺服高速计数通用，程序无需大改
3. 高端机床常见组合：电机编码器（速度环）+ 磁栅尺（位置环双反馈），兼顾动态响应与静态定位精度
