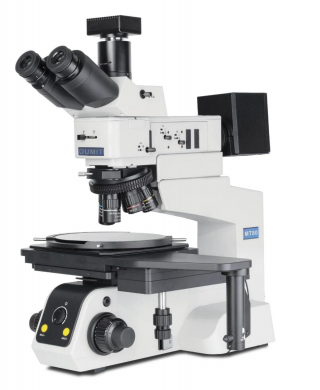

JDDZMJTL-4/6/8/12系列

欧米特 APO 超长工作距金相显微镜专为微波器件封装、电子陶瓷封装芯片、光通讯器件、TO 封装、蝶形封装激光器、集成外腔半导体激光器、晶振封装、滤波器封装、集成电路封装等各类高腔体产品检测研发，有效填补行业内高倍率、长工作距离双高检测金相显微镜的市场空白。

设备搭载长工作距离复消色差 APO 物镜，标配 2X/NA0.06/WD34、5X/NA0.15/WD45、10X/NA0.3/WD34、20X/NA0.3/WD31 规格物镜，另可选配 50X（NA0.45,WD20.1）、100X（NA0.80,WD6）高倍物镜；超长工作距离可预留充足操作空间，适配半导体探针、点墨、擦拭、清洁等各类工艺工作站使用。

整机配备 4、6、8、12 英寸多规格载物平台，可满足不同尺寸晶圆检测需求，同时集成明场、暗场、偏光、DIC 微分干涉等多元观察模式，应用场景广泛，可专业覆盖半导体、FPD 平板显示、电路封装、电路基板、新材料检测、精密磨具检测等多领域精密质检工作。

在线询价

参数类别	参数详情
光学系统	无限远色差校正光学系统
观察方式	明场/偏光/DIC
观察头	5°~35°倾角可调，正像，无限远铰链三目观察筒，瞳距调节范围：50MM～76MM；两档式分光比：100:0,0:100 正像，无限远铰链三目观察筒，瞳距调节范围：50MM～76MM；两档式分光比：100:0,0:100 倒像，无限远铰链三目观察筒，瞳距调节范围：50MM～76MM；两档式分光比：100:0,50:50
目镜	高眼点大视野平场目镜SWH10X-H/23MM，可视度可调，可带测微尺；高眼点大视野平场目镜SWH10X-H/25MM，视度可调，可带单刻度十字分划板
转换器	5孔明场暗场可调中物镜转换器(带DIC插槽) 5孔编码型明场暗场可调中转换器(带DIC插槽)编码型物镜转换器将显微镜的硬件设置与欧米特图像分析软件整合在一起。屏幕上显示物镜的放大倍率，同时切换倍率时也能自动调整软件中记录的校准值，杜绝忘记切换软件倍率造成的测量错误。 5孔编码型明暗场电动物镜转换器(电动/带DIC插槽)
物镜	无限远超长工作距离高分辨率全复消色差95MM可见光APO金相2X物镜NA0.06,WD34.0 无限远超长工作距离高分辨率全复消色差95MM可见光APO金相5X物镜NA0.15WD44.9 无限远超长工作距离高分辨率全复消色差95MM可见光APO金相2X物镜NA0.06,WD34.0 无限远超长工作距离高分辨率全复消色差95MM可见光APO金相20X物镜NA0.30,WD30.9 无限远超长工作距离高分辨率全复消色差95MM可见光APO金相50X物镜NA0.45,WD20.1 无限远超长工作距离高分辨率全复消色差95MM可见光APO金相100X物镜NA0.80,WD6
放大倍率	光学放大倍率：25X-1000X;系统放大倍率：67.5X-2700X
机架组	透反机架，前置低手位粗微同轴调焦机构。粗调行程35MM，微调精度0.001MM。带有防止下滑的调节松紧装置和随机限位装置。
移动平台	12英寸三层机械移动平台，低手位X、Y方向同轴调节；平台面积760MMX430MM，移动范围：356MMX305MM；带离台器手柄，可用于全程行程范围内快速移动；玻璃载物台 8英寸三层机械移动平台，低手位X、Y方向同轴调节；平台面积525MMX330MM，移动范围：210MMX210MM；带离台器手柄，可用于全程行程范围内快速移动；玻璃载物台 6英寸三层机械移动平台，平台面积450240MM，移动行程158MMX158MM机械平台，X、Y方向同轴调节；含快速移动装置 8X7英寸载物台，平台面积350270MM，移动行程：200MMX170MM机械平台，X、Y方向同轴调节； 6X4英寸载物台，平台面积310*240MM，移动行程：150MMX100MM机械平台，X、Y方向同轴调节；
照明系统	明暗场反射照明器，带明、暗场照明器切换装置，带滤色片插槽与偏光装置插槽，10WLED灯源，亮度均可调明场反射照明器，带滤色片插槽与偏光装置插槽，10W LED灯源，亮度均可调
调焦方式	测手动粗微调，粗微同轴，左右手柄
其他附件	摄影摄像附件：1X、0.65X、0.5X C接口，可调焦 4K高清成像系统、USB3.0电脑版成像系统，相机(500万、600万、1200万、2000万等) 高精度测微尺，格值0.01MM 软件(专业测量系统、金相分析系统、颗粒分析系统、孔隙率分析系统、焊接专用测量系统等)
